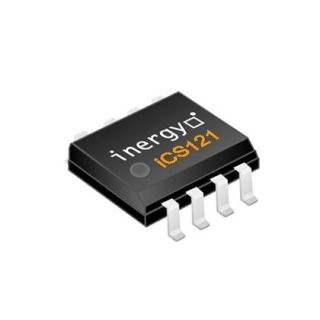

iCS121
iCS121 高精度电流传感器为AC/DC电流量测提供经济并精准的解决方案。广闳科技的iCS121高精度电流传感器专为精准的电流感测设计，整合高可靠度的霍尔组件，支持双向操作与隔离功能，小封装可为空间有限系统提供经济、精简、低功耗的电流感测解决方案。
iCS121是一款高精度线性电流传感器，为AC/DC电流量测提供经济并精准的解决方案。整合了高可靠度的霍尔组件，感测电流依照比例转换为电压输出，支持双向操作。
一次侧与二次侧的隔离功能，确保量测安全并易于使用。阻抗仅1.2mΩ，较传统的shunt方式，所需功耗大幅降低。
快速响应时间(<1μs) 适合应用于宽能隙(Wide-Bandgap)功率元件，体积小适用于空间有限的系统中。
特性
-
-
- 低阻抗1.2mΩ(Primary side)，提供低功耗的电源感测方案
- 5V 电源供电
- 经济型的隔离式电流感测方案
- 高精度电流量测
- 内建高可靠度的霍尔元件
- 精准电流感测比例转换为模拟电压输出
- 出厂Offset/Accuracy trimming
- 优异的精准度、线性度与温度漂移特性
- 工作温度: -40 °C ~125°C
- 封装: SOP8
-
应用
-
-
- SMPS (Switching Mode Power Supply)
- 马达控制系统
- 电池管理系统 (Battery Manage System)
- 太阳能逆变器 (Solar Inverter)
- 电流故障侦测
-
产品规格表
| Supply Voltage (V) | 5V |
|---|---|
| VOUT(V) | VCC/2 |
| Primary Current Range (A) |
iCS121_010B5R : ±10 iCS121_020B5R : ±20 iCS121_030B5R : ±30 iCS121_050B5R : ±50 |
| Sensitivity (mV/A) |
iCS121_010B5R : 200 iCS121_020B5R : 100 iCS121_030B5R : 66.7 iCS121_050B5R : 40 |
| Withstand Isolation Voltage (V) | 2400 |
| Bandwidth(MHz) | 0.7 |
| Primary Conductor Resistance (mΩ) | 1.2 |
| Package | SOP8 |
| TA(°C) | -40~125 |
